石墨坩堝卸料裝置產品介紹

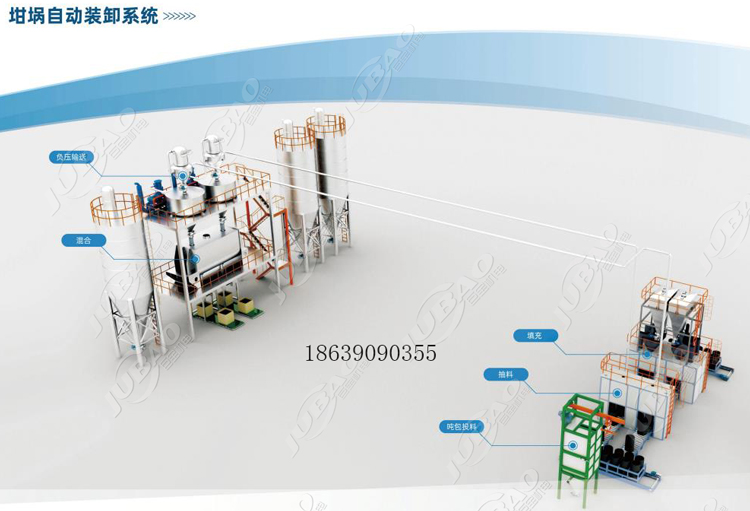

坩堝自動卸料系統組成

坩堝自動卸料系統由卸料系統和人工清掃工位構成，其中：

（1）卸料系統至少包括如下部分：熟料中轉倉，熟料緩沖裝置（呼吸器、星型卸料器）、自動移動定位系統（包含光電開關、滾筒輸送、定位機構）、伺服液壓升降系統（包含油缸、同步馬達、液壓閥、液壓油溫度檢測、抗衡閥、比例閥、控制系統）、破碎吸料系統（吸料頭、破碎頭、羅茨風機、吸料管、濾芯、星型卸料器）。

（2）人工清掃工位至少包括如下部分：每套配置兩個人工清掃設備，損毀坩堝輸送軌道，人工控制啟停系統等。

（3）卸料系統中的熟料中轉倉能做到一用一備；熟料中轉倉至熟料緩沖裝置的管路、閥門等共用一套氣力輸送系統。

操作面板是觸摸屏，別名又可以稱作觸控屏，具有靈敏的反應速度、易于交流、堅固耐用、節省空間等優點，是目前最便捷、簡單、自然的一種人機交互方式，操作簡單，系統通過聯網功能，可通過遠程監控設備運行狀態、報警信息、支持手機APP，手機隨時隨地查看設備運行狀態。

控制系統（包含驅動電機等）：整套系統相關控制設備、儀表及系統要求采用可編程序控制器PLC實現整套設備及相關輔機的完整聯鎖控制，并完成運行狀態的監測及事故報警記錄，可記憶不同坩堝高度的參數，計量誤差≤0.5%。實現與局域網PC的顯示和上位機PC監控。PLC控制系統應有足夠數量的開關量和模擬量I/O模塊來完成本裝置的所有過程狀態和測量值的采集，并留有10%的I/O余量。電氣系統的核心部件選用國內知名廠家產品（選用ABB公司或西門子公司產品）。



石墨坩堝卸料裝置產品圖片

承接整體負極材料石墨化生產線

石墨坩堝卸料裝置產品參數
